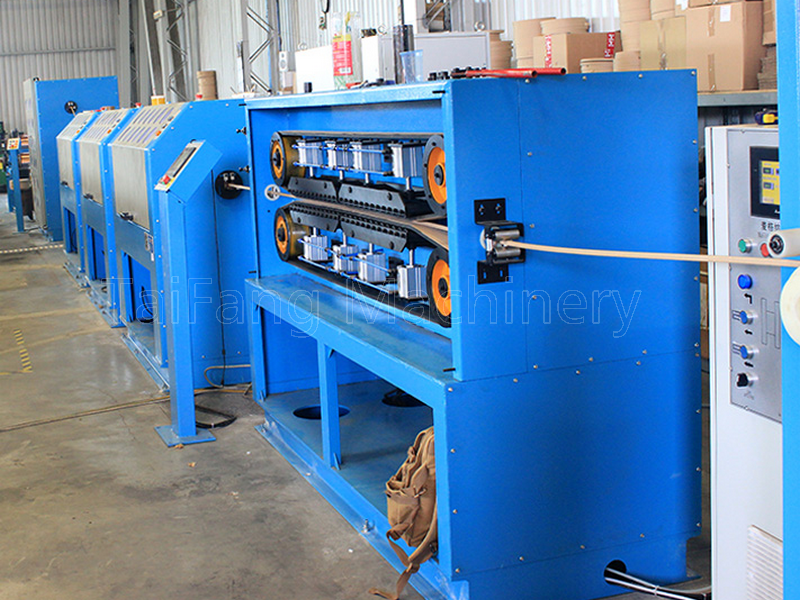

組合導線生產線-設備技術參數

1. 導線相關參數

進料導線規格：

圓線：通常能處理一定直徑范圍的圓線，例如 3 - 20mm（不同設備范圍不同）。

扁線：可加工的扁線尺寸范圍，如 5mm - 18×6mm（寬×厚，具體數值因設備而異）；截面積范圍如 10 - 150mm2。

導線允許公差：導線直徑或尺寸的公差范圍，一般在±0.05mm - ±0.2mm 之間。

2. 絕緣紙參數

絕緣紙厚度：常見的為 0.05 - 0.15mm，也有一些設備可適應更薄或更厚的紙張。

絕緣紙寬度：通常在 10 - 50mm 之間，根據不同的繞包工藝和導線規格選擇。

3. 繞包參數

繞包方向：

- 單線繞包時，一個繞包頭可單向旋轉，另一個繞包頭能反向繞包（也可同向繞包）。

- 對于多線組合繞包，各線的繞包方向會根據工藝要求設定。

繞包方式：

- 對縫繞包，對縫精度較高，例如對縫繞包間距可小于等于±0.2mm。

- 重疊繞包，重疊率可根據工藝在一定范圍內調節。

繞包節距：常見的繞包節距范圍在 10 - 30mm 之間，部分設備通過無級變速器及履帶式牽引控制實現節距調節。

繞包頭轉速：一般繞包頭的額定轉速在 300 - 600rpm 之間，實際工作轉速會根據導線線速和繞包工藝要求調整。

4. 設備運行參數

線速度：牽引裝置的線速度決定了設備的生產效率，通常在 0.5 - 5m/min 之間，具體取決于繞包線規和繞包節距。

張力控制：

- 放線和收線部分都有張力控制系統，保證導線在繞包過程中張力穩定。

- 張力調節范圍根據設備和導線規格不同，例如放線張力在 5 - 50N 之間，收線張力在 10 - 60N 之間。

5. 盤具及工裝參數

放線盤：

- 尺寸方面，外徑一般在 300 - 800mm 之間，內徑根據軸徑標準設計。

- 承載能力，可承受一定重量的導線盤，如 50 - 200kg。

收線盤徑：常見的收線盤直徑范圍在 300 - 1000mm 之間。

紙盤參數：

- 紙盤內徑一般為 50mm，加套后可使用內徑 75mm 的紙盤。

- 紙盤鉗住方式多為防松螺母固定。

- 一個平面上可放置 2 只紙盤，前后共 4 - 6 片（針對多紙盤配置）。

6. 其他參數

電源電壓：常見的為 380V（三相交流電），也有部分小型設備采用 220V 電壓。

功率：根據設備的大小和功能，電機功率在 1 - 10kW 之間。

外形尺寸：設備的整體外形尺寸因設備結構和型號而異，大型設備長度可達 5 - 10m，寬度在 1 - 2m，高度在 1.5 - 2.5m 之間。
